Jakie są podstawowe zasady podłączenia lampy i włącznika w puszce?
Montaż lampy i włącznika w puszce elektrycznej to proces, który wymaga dokładności oraz przestrzegania kilku istotnych zasad. Na wstępie należy prawidłowo rozpoznać przewody:
- faza – przewód, najczęściej w odcieniu brązowym lub czarnym, odpowiedzialny za dostarczanie napięcia do lampy,
- neutralny – przewód, zazwyczaj niebieski, zamykający obwód elektryczny,
- ochronny – przewód, który zwykle ma zielono-żółty kolor, zapewniający bezpieczeństwo oraz minimalizujący ryzyko porażenia prądem.
Przy instalacji kluczową rolę odgrywają solidne połączenia, które najlepiej wykonać za pomocą kostek elektrycznych lub zacisków – to zapewnia trwałość i stabilność złączy. Równie ważne jest odpowiednie przymocowanie włącznika do puszki oraz stosowanie właściwej izolacji przewodów. Odpowiednia izolacja jest niezbędna, aby uniknąć zwarć i innych problemów elektrycznych. Każde połączenie powinno umożliwiać komfortowe sterowanie oświetleniem, co znacząco podnosi funkcjonalność instalacji. Kluczowe jest, aby wszystkie połączenia były dokładnie zabezpieczone i dobrze izolowane.
Prace elektryczne powinny także odbywać się zgodnie z aktualnymi normami bezpieczeństwa, co ma na celu ochronę użytkowników przed zagrożeniami związanymi z elektrycznością.
Jakie zasady bezpieczeństwa należy przestrzegać przy instalacji elektrycznej?
Bezpieczeństwo jest niezwykle istotne podczas pracy z instalacjami elektrycznymi. Przed rozpoczęciem jakichkolwiek działań, koniecznie wyłącz zasilanie poprzez bezpieczniki, aby zminimalizować ryzyko porażenia prądem.
Zanim przystąpisz do manipulacji przewodami, upewnij się, że:
- sprawdzisz napięcie za pomocą odpowiednich próbników,
- używasz narzędzi z izolowanymi uchwytami,
- zachowasz szczególną ostrożność w wilgotnych warunkach,
- używasz dobrze izolowanych i zabezpieczonych przewodów,
- korzystasz z przewodu ochronnego PE, który służy jako uziemienie.
W ten sposób chronisz siebie i innych przed ewentualnymi skutkami awarii. Zanim przystąpisz do jakiejkolwiek pracy elektrycznej, sprawdź, czy wszystkie komponenty instalacji odpowiadają obowiązującym normom. Nie zapomnij, że cała instalacja musi być zatwierdzona przez osobę posiadającą odpowiednie uprawnienia. Tylko wtedy możesz mieć pewność, że użytkowanie będzie bezpieczne.
Jakie narzędzia są potrzebne do montażu włącznika światła?
Aby zainstalować włącznik światła, potrzebujesz kilku istotnych narzędzi, które nie tylko ułatwią pracę, ale również zadbają o Twoje bezpieczeństwo. Podstawą są dwa rodzaje śrubokrętów:
- płaski,
- krzyżakowy.
Do dokręcania i luzowania śrub w obudowie włącznika przydadzą się także:
- kombinerki,
- szczypce do zdejmowania izolacji,
- nóż do kabli,
- próbnik napięcia,
- miarka,
- ołówek.
Kombinerki oraz szczypce będą pomocne w precyzyjnym przygotowywaniu końcówek przewodów, co jest niezbędne dla uzyskania solidnego połączenia elektrycznego. Nóż do kabli umożliwia zarówno cięcie przewodów, jak i usuwanie ich izolacji, co jest kluczowe podczas podłączania. Próbnik napięcia pozwala na sprawdzenie stanu napięcia w instalacji – to z kolei znacząco podnosi bezpieczeństwo w trakcie montażu. Jeżeli zajdzie potrzeba powiększenia otworu w puszce, dobrze, żebyś miał pod ręką wiertarkę z otwornicą. Nie zapomnij o tym, by wszystkie narzędzia były wyposażone w izolowane rękojeści, co jeszcze bardziej zwiększa bezpieczeństwo podczas pracy z elektrycznością. To właśnie odpowiedni zestaw narzędzi jest kluczowy dla skutecznego oraz bezpiecznego montażu włącznika światła.
Jakie kolory przewodów są używane w instalacji elektrycznej?
Kolory przewodów w instalacji elektrycznej odgrywają kluczową rolę zarówno w identyfikacji, jak i w bezpieczeństwie.
- przewód fazowy, oznaczany literą L, zazwyczaj ma brązowy lub czarny kolor i jego zadaniem jest dostarczanie energii,
- przewód neutralny (N) najczęściej występuje w odcieniach niebieskiego i zamyka obwód elektryczny,
- przewód ochronny (PE), który charakteryzuje się żółto-zielonym pasem, ma na celu zabezpieczenie przed porażeniem prądem.
Aby zminimalizować ryzyko awarii i zapewnić bezpieczeństwo, ważne jest, aby przewody były właściwie podłączone do włączników i lamp. Starannie oznaczone przewody w puszce elektrycznej mają ogromne znaczenie: ułatwiają przeprowadzanie niezbędnych napraw oraz modernizacji instalacji. Zrozumienie i poprawne stosowanie kolorów przewodów znacznie obniża ryzyko wystąpienia błędów podczas prac elektrycznych.

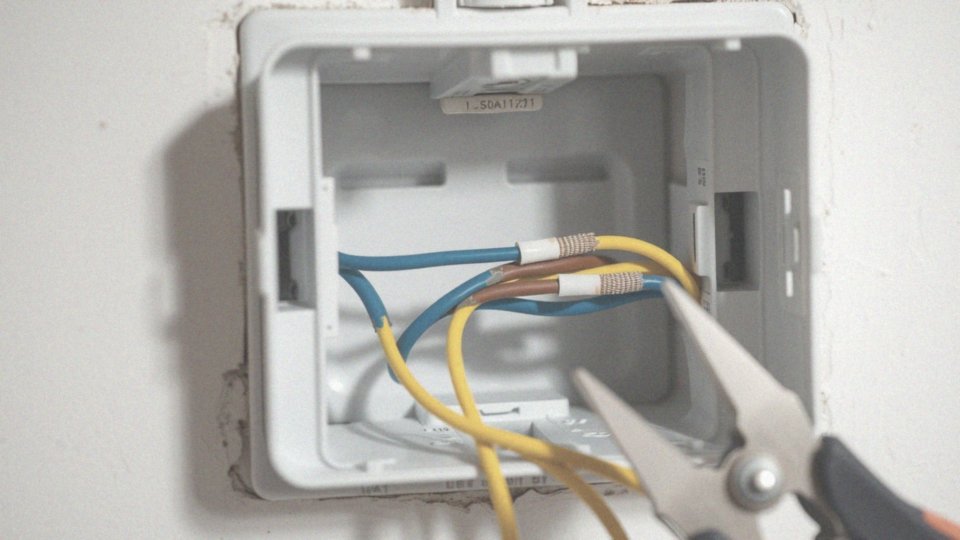

Jak prawidłowo przygotować przewody w puszce elektrycznej?
Aby właściwie przygotować przewody w puszce elektrycznej, powinieneś postępować zgodnie z kilkoma kluczowymi krokami:
- Wyłącz zasilanie, aby zapewnić sobie bezpieczeństwo podczas pracy.
- Weź szczypce do zdejmowania izolacji lub nóż do kabli i ostrożnie usuń izolację z końców przewodów na długości około 1 cm, pamiętając, by nie uszkodzić rdzenia.
- Upewnij się, że przewody są czyste. W razie potrzeby skrót je do odpowiedniej długości, co ułatwi ich podłączenie do włącznika.
- Nie zapomnij o odpowiednim przygotowaniu przewodów fazowych (L), neutralnych (N) oraz ochronnych (PE).
- Kiedy są już gotowe, połącz je przy pomocy kostek elektrycznych lub zacisków, dbając o to, aby każde połączenie było solidne i dobrze izolowane.
Taki zabieg pomoże uniknąć zwarć oraz innych problemów. Prawidłowo zainstalowane oraz odpowiednio przygotowane przewody zapewnią skuteczne przesyłanie napięcia 230V do lampy, co pozwoli na uzyskanie właściwego oświetlenia w twojej przestrzeni.
Co to jest przewód fazowy i jak go podłączyć?
Przewód fazowy, oznaczany literą L, pełni kluczową rolę w systemie elektrycznym. Jego zadaniem jest transportowanie prądu od źródła zasilania do różnych urządzeń, takich jak lampy i włączniki. Najczęściej spotykane kolory tego przewodu to:
- brązowy,
- czarny.
Aby prawidłowo podłączyć przewód fazowy, należy przede wszystkim odciąć zasilanie. Następnie łączymy go z zaciskiem w włączniku, który jest oznaczony literą L. W kontekście obwodu elektrycznego, przewód fazowy współpracuje z przewodem neutralnym (N) i przewodem ochronnym (PE), co zapewnia pełną funkcjonalność oraz zwiększa bezpieczeństwo całego systemu.
Solidne połączenie między przewodem fazowym a włącznikiem jest niezbędne dla stabilności całego układu, a także redukuje ryzyko wystąpienia awarii. Ważne jest również, aby przewody były odpowiednio izolowane, co chroni przed porażeniem prądem oraz zwarciami.
Podczas pracy z instalacjami elektrycznymi warto zawsze przestrzegać zasad bezpieczeństwa, takich jak:
- używanie narzędzi z izolowanymi uchwytami,
- regularna kontrola napięcia.
Poprawnie zainstalowany przewód fazowy stanowi podstawę sprawnego działania obwodu oświetleniowego, co znacznie wpływa na komfort oraz bezpieczeństwo w użytkowaniu instalacji elektrycznej.
Jak podłączyć włącznik światła do zasilania?
Aby prawidłowo zamontować włącznik światła, warto wykonać kilka istotnych kroków:
- wyłącz zasilanie w obwodzie, korzystając z bezpieczników,
- zidentyfikuj przewody odpowiedzialne za zasilanie,
- podłącz przewód fazowy (L), zazwyczaj w brązowym lub czarnym odcieniu, do zacisku oznaczonego literą L,
- dołącz przewód neutralny (N), zazwyczaj w kolorze niebieskim, jeśli jest obecny,
- przyłącz przewód ochronny (PE) w żółto-zielonym kolorze do odpowiedniego zacisku.
Po zrealizowaniu podłączeń warto użyć kostek elektrycznych lub zacisków, co pomoże w stabilizacji połączeń. To znacznie zmniejsza ryzyko ewentualnych awarii elektrycznych czy zwarć. Sprawdź, czy każde połączenie jest solidne i dobrze zabezpieczone. Po zakończeniu wszystkich czynności można zainstalować włącznik w puszce elektrycznej, co ułatwi późniejsze sterowanie oświetleniem. Pamiętaj, że każda instalacja powinna być zgodna z obowiązującymi przepisami oraz normami. Jeśli nie czujesz się na siłach, lepiej zleć te prace wykwalifikowanemu specjaliście.
Jak wygląda schemat podłączenia włącznika światła?
Schemat podłączenia włącznika światła ilustruje, w jaki sposób łączyć przewody:
- fazy (L),
- neutralny (N),
- ochronny (PE).
W najprostszej konfiguracji przewód fazowy jest przerywany przez włącznik, co umożliwia nim otwieranie i zamykanie obwodu. Kiedy włącznik jest w pozycji „włączonej”, prąd dociera do lampy; natomiast w pozycji „wyłączonej” obwód jest przerwany. Przewód neutralny jest bezpośrednio połączony z lampą, a przewód ochronny, gdy jest umieszczony w instalacji, pełni ważną funkcję zabezpieczającą przez uziemienie.
Dokładne śledzenie instrukcji i schematów jest kluczowe, ponieważ różne typy włączników mogą mieć odmienne wymagania. Na przykład, w przypadku włączników podwójnych należy zwrócić uwagę na dodatkowe zaciski, które mogą być szczegółowo opisane w dokumentacji. Starannie wykonane połączenia gwarantują prawidłowe działanie systemu oświetleniowego.
Warto także pamiętać o lampach LED, które wyróżniają się większą energooszczędnością i dłuższą żywotnością w porównaniu do tradycyjnych żarówek. Ponadto, każde połączenie powinno być dobrze zabezpieczone i zaizolowane, aby zminimalizować ryzyko zwarć. Prawidłowo podłączony włącznik światła ma kluczowy wpływ na komfort użytkowania oraz bezpieczeństwo całej instalacji elektrycznej.
Jak wygląda podłączenie podwójnego włącznika światła?
Podłączenie podwójnego włącznika światła to zadanie, które wymaga staranności oraz podstawowych umiejętności związanych z elektryką. Taki włącznik umożliwia zarządzanie dwiema niezależnymi obwodami oświetleniowymi, co znacznie zwiększa użyteczność przestrzeni. Zanim przystąpisz do działania, pamiętaj, aby wyłączyć zasilanie – to niezwykle istotne dla Twojego bezpieczeństwa.
Kolejnym krokiem będzie rozpoznanie różnych przewodów:
- przewód fazowy (L) – zazwyczaj w kolorze brązowym lub czarnym,
- przewód neutralny (N),
- przewód ochronny (PE).
Przewody fazowe powinny być podłączone do wspólnego zacisku oraz do dwóch wyjściowych zacisków w włączniku. Z kolei przewód neutralny łączymy bezpośrednio z odbiornikami, a przewód ochronny ma kluczowe znaczenie dla zapewnienia bezpieczeństwa. Upewnij się, że wszystkie połączenia są solidne, co można osiągnąć przy użyciu kostek elektrycznych lub zacisków. Każdy konektor należałoby starannie zaizolować, aby ograniczyć ryzyko zwarcia. Po zakończeniu montażu dobrze jest sprawdzić wszystkie połączenia oraz przetestować działanie obwodu. Profesjonalnie przeprowadzona instalacja gwarantuje wysoką funkcjonalność włącznika oraz jego niezawodne działanie.
Jakie są różnice między włącznikiem jednobiegunowym a dwubiegunowym?
W świecie instalacji elektrycznych wyróżniamy dwa podstawowe typy włączników:
- jednobiegunowe,
- dwubiegunowe.
Włącznik jednobiegunowy działa poprzez przerywanie jednego przewodu, najczęściej fazowego, co umożliwia łatwe otwieranie i zamykanie obwodu elektrycznego. To rozwiązanie jest powszechnie stosowane w standardowych systemach oświetleniowych, gdzie pełne odłączenie zasilania nie jest konieczne. Natomiast włącznik dwubiegunowy ma za zadanie przerywać oba przewody – zarówno fazowy, jak i neutralny. Taka konstrukcja zapewnia całkowitą izolację od źródła zasilania, co znacząco podnosi poziom bezpieczeństwa. To szczególnie ważne w pomieszczeniach narażonych na wilgoć, jak łazienki, gdzie ryzyko porażenia prądem jest większe.
Oba te włączniki są projektowane z myślą o napięciu 230V, a ich wybór powinien być dostosowany do charakterystyki instalacji oraz potrzeb użytkownika. W bardziej rozbudowanych systemach, jak inteligentne instalacje, włączniki dwubiegunowe mogą oferować dodatkowe funkcje, co czyni je atrakcyjnym rozwiązaniem nowoczesnym. Różnice konstrukcyjne między tymi dwoma typami włączników są istotne, ponieważ wpływają na ich zastosowanie oraz sposób podłączenia do obwodu oświetleniowego. Warto zwrócić na to uwagę przy podejmowaniu decyzji o wyborze odpowiedniego włącznika.

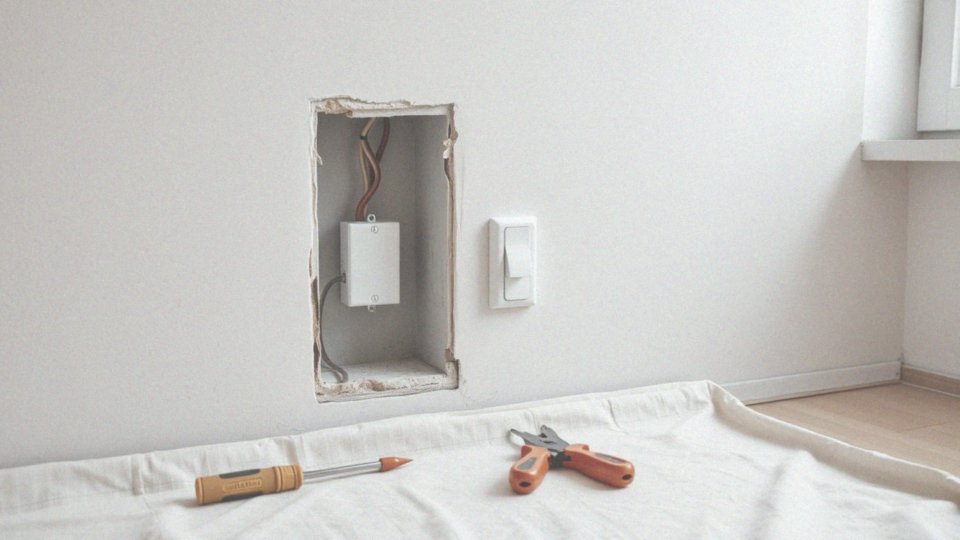

Jakie są etapy montażu włącznika światła?
Montaż włącznika światła obejmuje kilka istotnych kroków, które gwarantują zarówno bezpieczeństwo, jak i prawidłowe działanie. Na samym początku:
- zdejmij napięcie z obwodu, aby uniknąć zagrożeń związanych z porażeniem prądem,
- ostrożnie zdemontuj stary włącznik, by nie uszkodzić instalacji elektrycznej,
- przygotuj przewody w puszce; użyj szczypiec do zdjęcia izolacji i odsłoń końce na około 1 cm,
- upewnij się, że przewody są odpowiednich kolorów: fazowy (L), neutralny (N) oraz ochronny (PE).
Po ich przygotowaniu możesz przejść do podłączania. Zacznij od przewodu fazowego, który powinien trafić do zacisku oznaczonego literą L. Jeśli posiadasz przewód neutralny, podłącz go do zacisku N, a przewód ochronny zamocuj w odpowiednim miejscu. Użycie kostek elektrycznych lub zacisków zapewni stabilność podłączenia.
Gdy wszystkie przewody będą już prawidłowo podłączone, umieść włącznik w puszce i sprawdź, czy jest dobrze zamocowany. Następnie przykręć obudowę włącznika do puszki. Po zakończeniu tych czynności włącz zasilanie i przetestuj, czy wszystko działa zgodnie z oczekiwaniami. Ważne jest, aby upewnić się, że montaż został przeprowadzony poprawnie, co nie tylko zwiększy komfort użytkowania, ale również zapewni bezpieczeństwo.
Solidne i dobrze izolowane połączenia minimalizują ryzyko zwarć, co jest kluczowe dla niezawodności instalacji elektrycznej. Wykonywanie tych kroków z pewnością przyczyni się do lepszego działania całego systemu.

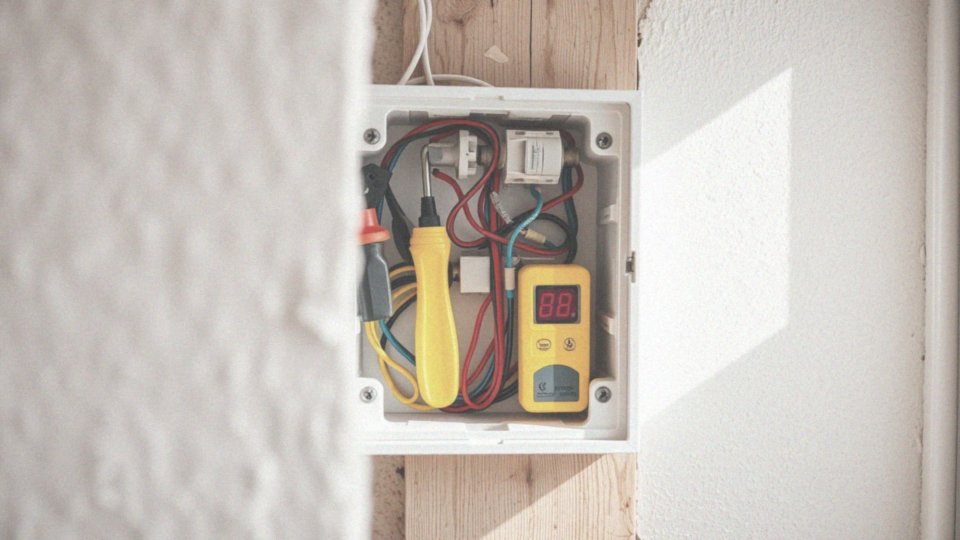

Jakie zabezpieczenia powinny być zastosowane podczas podłączania włącznika?
Kiedy przystępujesz do podłączania włącznika światła, niezwykle istotne jest przestrzeganie zasad bezpieczeństwa. Dzięki nim można znacznie zmniejszyć prawdopodobieństwo wystąpienia wypadków. Na początku zawsze wyłącz zasilanie, zanim zaczniesz prace. Warto również skorzystać z bezpieczników.
Następnie upewnij się, że w obwodzie nie ma napięcia – do tego celu doskonale sprawdzi się próbnik napięcia. Pamiętaj, aby używać narzędzi z izolowanymi uchwytami, co oferuje dodatkową ochronę przed porażeniem prądem. Gdy zabierzesz się do montażu, nie zapomnij o odpowiedniej izolacji każdego połączenia, ponieważ pozwoli to uniknąć ewentualnych zwarć.
Dobrą praktyką jest także zastosowanie przewodu ochronnego (PE) do uziemienia, co jeszcze bardziej podwyższa poziom bezpieczeństwa. Staraj się unikać pracy w wilgotnych warunkach – w takich sytuacjach ryzyko porażenia zwiększa się. Wykorzystuj adekwatne elementy instalacyjne, aby zapewnić stabilne połączenia.
Zadbaj o staranność przy przygotowywaniu i dokładnym łączeniu przewodów, co zapewni prawidłowe działanie włącznika oraz bezpieczeństwo jego późniejszych użytkowników.
Jakie są częste błędy podczas montażu włącznika i jak ich unikać?
Podczas montażu włącznika światła łatwo popełnić różne błędy, które mogą wpłynąć na prawidłowe działanie instalacji oraz stwarzać zagrożenie. Przede wszystkim należy pamiętać o wyłączeniu zasilania przed przystąpieniem do pracy – to znacząco zmniejsza ryzyko porażenia prądem. Ważne jest również, aby dokładnie podłączyć wszystkie przewody, ponieważ:
- często mylone są przewody fazowe z neutralnymi, co może mieć poważne konsekwencje,
- użytkownicy mogą błędnie interpretować kolory, dlatego warto starannie sprawdzić schemat połączeń przed rozpoczęciem montażu.
Innym powszechnym błędem jest niedokładne dokręcenie zacisków. Luźne połączenia zwiększają ryzyko zwarcia, dlatego każda śrubka i konektor powinny być solidnie zabezpieczone, aby uniknąć ewentualnych awarii. Również stan izolacji przewodów jest kluczowy; jej uszkodzenia mogą prowadzić do awarii. Dlatego warto dbać o przewody, starając się unikać zarysowań i przetarć. Nie można zapominać o konieczności odpowiedniego uziemienia. Poprawne uziemienie przewodów ochronnych istotnie redukuje ryzyko porażenia prądem. Aby uniknąć popełniania powyższych błędów, dobrze jest korzystać z narzędzi wysokiej jakości oraz zawsze przestrzegać zasad bezpieczeństwa przy instalacji elektrycznej. Te podstawowe wskazówki przyczynią się do prawidłowego montażu włącznika, co z kolei wpłynie na jego efektywność oraz bezpieczeństwo użytkowania.
